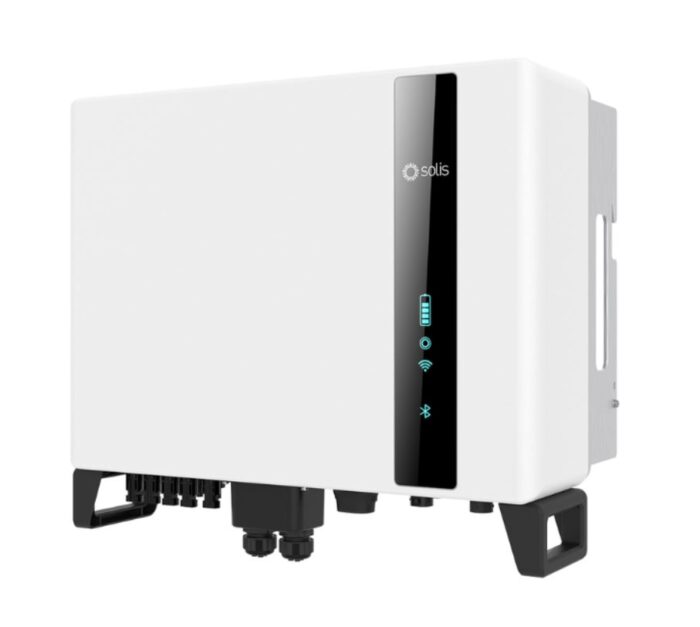

5 kW hibridinio inverterio Solis-EH3P5K-H-S6 techniniai parametrai
Nuolatinė srovė (įvestis) FV pusėje
- maksimali įvesties galia: 8 kW;
- maksimali įvesties įtampa: 1000 V;
- vardinė įtampa: 600 V;
- paleidimo įtampa: 160 V;
- MPPT įtampos diapazonas: 200–850 V;
- maksimali įvesties srovė: 3 x 16 A;
- maksimali trumpojo sujungimo srovė: 3 x 24 A;
- MPPT sk./ maks. įvesties grupių skaičius: 3 / 3.
Akumuliatorius
- akumuliatoriaus tipas: Ličio – jonų;
- akumuliatoriaus įtampos diapazonas: 120–600 V;
- maks. įkrovos / iškrovos galia: 5 kW;
- maks. įkrovos / iškrovos srovė: 25 A;
- komunikacija: CAN / RS485.
Kintamoji srovė (išvestis) Tinklo pusėje
- vardinė išvesties galia: 5 kW;
- maksimali tariama išvesties galia: 5,5 kVA;
- vardinė tinklo įtampa: 3/N/PE, 380 / 400 V;
- vardinis tinklo dažnis: 50 Hz / 60 Hz;
- vardinė tinklo išvesties srovė: 7,6 A / 7,2 A;
- maksimali išvesties srovė: 8,4 A / 7,9 A;
- galios faktorius: > 0,99 (reguliuojama nuo 0,8 pirmavimo iki 0,8 atsilikimo);
- THDi: < 3 %.
Kintama srovė (įvestis) Tinklo pusėje
- maksimali įvesties galia: 7,5 kW;
- maksimali įvesties srovė: 11,4 A;
- vardinė tinklo įtampa: 3/N/PE, 380 / 400 V;
- vardinis tinklo dažnis: 50 Hz / 60 Hz.
Kintamoji srovė (išvestis) Atsargos („Back-up“) pusėje
- vardinė išvesties galia: 5 kW;
- pikinė taraimoji išėjimi galia: 8 kVA, 60 sek.;
- atsargos („Back-up“) persijungimo laikas: < 10 ms;
- vardinė tinklo įtampa: 3/N/PE, 380 / 400 V;
- vardinis tinklo dažnis: 50 Hz / 60 Hz;
- vardinė tinklo išvesties srovė: 7,6 A / 7,2 A;
- THDi: < 2 %.
Efektyvumas
- maksimalus efektyvumas: 98,2 %;
- EU efektyvumas: 97,5 %;
- akumuliatoriaus įkrovos FV maksimalus efektyvumas: 98,2 %;
- akumuliatoriaus įkrovos / iškrovos efektyvumas: 97,5 %.
Apsauga
- DC apsauga nuo atvirkštinio poliškumo;
- apsauga nuo trumpojo jungimo;
- išvesties apsauga nuo viršsrovių;
- AFCI apsauga sumažina gaisro riziką;
- anti-Islanding apsauga;
- FV apsauga nuo viršįtampių;
- akumuliatoriaus reversinė apsauga;
- integruotas DC išjungiklis (pasirinktinai).
Inverterio Solis-EH3P5K-H-S6 bendrieji duomenys
- matmenys (plotis x aukštis x gylis): 596 x 496 x 230 mm;
- svoris: 31,8 kg;
- topologija: be transformatorių;
- suvartojimas budėjimo režimu: < 25W;
- darbinė aplinkos temperatūra: – 25 ~ 60 °C;
- apsaugos klasė: IP66;
- aušinimo koncepcija: natūrali konversija;
- maksimali darbinė altitudė: 4000 m;
- tinklo prijungimo standartas: VDE-AR-N 4105 / VDE V 0124, EN 50549-1, VDE 0126 / UTE C 15/VFR:2019, RD 1699/RD 244 / UNE 206006 / UNE 206007-1, CEI 0-21, C10/11, NRS 097-2-1, EIFS 2018.2, IEC 62116, IEC 61727, IEC 60068, IEC 61683, EN 50530, MEA, PEA;
- saugumo / EMC standartas: IEC/EN 62109-1/ -2, IEC/EN 61000-6-1/ -3.

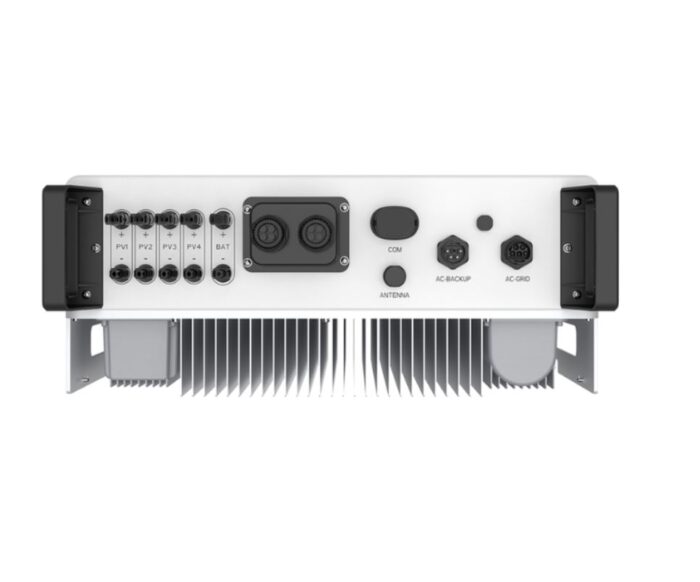

Savybės
- nuolatinės srovės (DC) jungtis: MC4;
- akumuliatoriaus jungtis: greito prijungimo jungtis;
- kintamos srovės (AC) jungtis: greito prijungimo jungtis;
- ekranas: LCD + Bluetooth + APP;
- komunikacija: CAN, RS 485, Ethernet; Wi-Fi / Cellular/ LAN (pasirinktinai)
